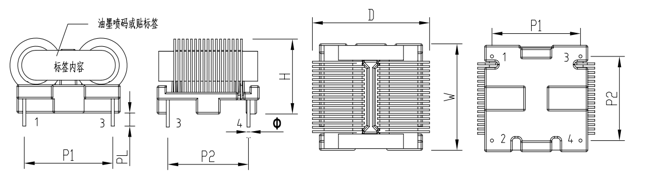

SQ1918扁平线电感封装尺寸图
| H | D | W | P1 | P2 | φ | PL |
| 13.5Max. | 23.0Max. | 20.5Max. | 17.0±0.5 | 15.5±0.5 | 0.7±0.2 | 3.5±0.5 |

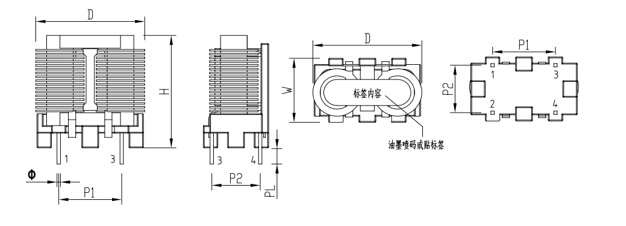

| H | D | W | P1 | P2 | φ(方针) | PL |
| 25.5Max. | 23.0Max. | 14.0Max. | 13.0±0.5 | 10.0±0.5 | 0.7*0.7±0.2 | 3.5±0.5 |
SQ1918扁平线电感系列参数
| 型号 | 线径 mm (厚度*宽度) | 共模感量 (mH Min) | 额定电压MAX | 额定电流（A） |
安装方式 |
排距*脚距（mm） | DCRmΩ MAX |
| SQ19H0711-2.2A-8.0mH | 0.2*1.0 | 8.0 | 264 VAC | 2.2 | 卧式 | 17*15.5 | 120 |
| SQ19V0703-2.2A-8.0mH | 0.2*1.0 | 8.0 | 264 VAC | 2.2 | 立式 | 13*10 | 120 |
