SQ1515扁平线电感

SQ1515扁平线电感广泛应用于通信电源,适配器,照明,家电,新能源储能,医疗,军工等领域。
2022-05-31 17:02:09
产品详情

SQ1515扁平线电感封装尺寸图

SQ1515扁平线电感封装尺寸图

H D W P1 P2 φ PL
20.5Max. 21.0Max. 14.5Max. 13.0±0.5 10.0±0.5 0.8±0.2 3.5±0.5

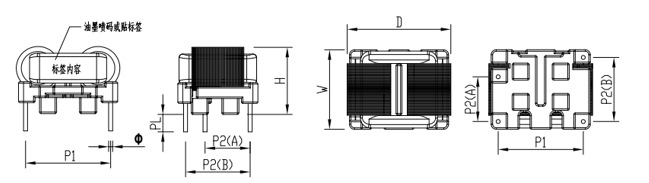

SQ1515扁平线电感封装尺寸图

D W H P1 P2(B) P2(A) PL Φ
22.0Max. 16.5Max. 14.5Max. 17±0.5 12.9±0.5 9.0±0.5 3.5±0.5 0.8±0.1


SQ1515扁平线电感系列参数

型号 线径 mm (厚度*宽度) 共模感量 (mH Min)       额定电压MAX      额定电流(A)

安装方式

排距*脚距(mm) DCRmΩ MAX
SQ15V0703-1.4A-8.5mH 0.15*1.0 8.50 264 VAC 1.4 立式 13*10 176
SQ15H0705-1.4A-15.0mH 0.15*1.0 8.50 264 VAC 1.4 卧式 9*17*12.9 176
