返回电感的外形结构是怎么样的

发布时间:2022-01-14浏览次数:642
电感是用绝缘导线(例如漆包线、纱包线等)绕制而成的电磁感应元件,是智能手机中常用的元件之一。

电感是用绝缘导线(例如漆包线、纱包线等)绕制而成的电磁感应元件,是智能手机中常用的元件之一。

在手机中,电感的外形特征不同,差别也较大,手机中的电感一般有两个引脚,贴片电感没有正负极性之分,可以互换使用。

(1)绕线电感

绕线电感是用漆包线绕在骨架上做成的,根据不同的骨架材料、不同的匝数而有不同的电感量及Q值。它有4种外形,如图2-24所示。

塑封绕线电感内部有骨架绕线,外部有磁性材料屏蔽,经塑料模压封装而成,其主要应用在手机低频电路。塑封绕线电感的主要外部特征是:外部有塑封黑色材料,内部用线圈绕制而成,两端有引线。

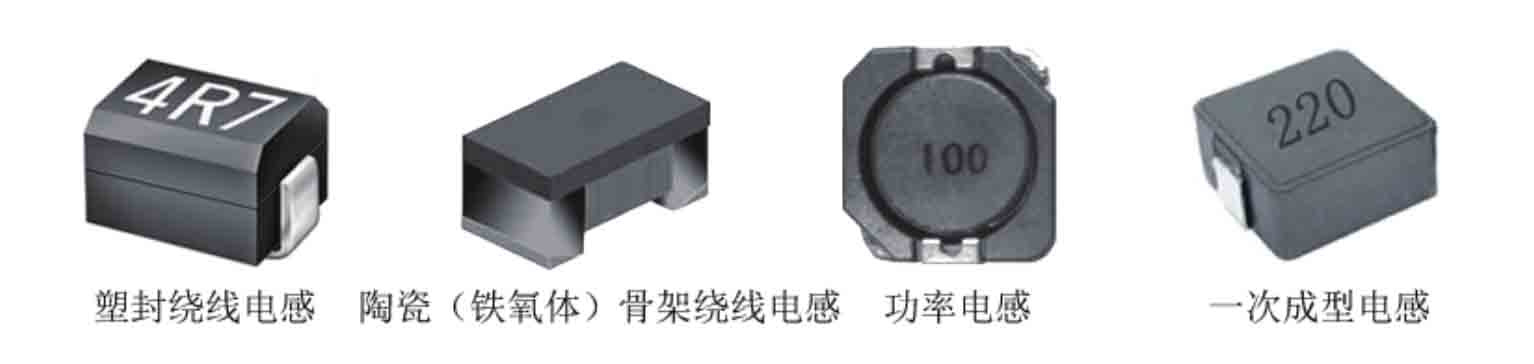

绕线电感的外形结构
图2-24 绕线电感的外形结构

陶瓷(铁氧体)骨架绕线电感是用长方形骨架绕线而成(骨架有陶瓷骨架或铁氧体骨架)的电感。陶瓷(铁氧体)骨架绕线电感在低频和高频电路中都有应用,主要特征是外部或侧面能看到绕制的线圈,两端无引线。

功率电感是由方形或圆形工字形铁氧体为骨架,采用不同直径的漆包线绕制而成。主要用于电源、DC/DC电路中,用做储能器件或大电流LC滤波器件(降低噪声电压输出)。功率电感的主要外形特征是:线圈绕在一个圆形的或方形的磁芯上,屏蔽式电感的颜色一般为黑色,是铁氧体磁芯的颜色,从外部看不到线圈。有些大功率贴片电感是非屏蔽式,从侧面可以看到线圈。

一体成型电感是由数控自动绕线机绕制好的空心线圈,一体成型电感需要外接电极并植入特定的模具,填入磁性粉末,高压压制成型,高温固化后加上防氧化涂层而成的一体化结构的电感器。在高频和高温环境下仍然保持优良的温升电流及饱和电流特性。主要应用在电源、CPU电路等低电压、大电流的环境中,目前在高端手机中应用较多,是功率电感的替代产品。

(2)薄膜电感

薄膜电感是在陶瓷基片上用精密薄膜采用多层工艺技术制成,具有高精度且寄生电容极小等特点,如图2-26所示。

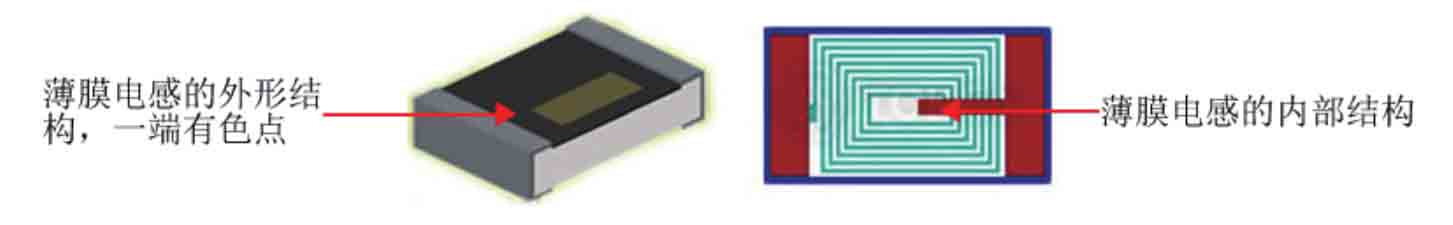

薄膜电感
图2-26 薄膜电感

薄膜电感主要应用在手机射频处理器电路中,贴片电感的主要外形特征是两端银白色是焊点,中间白色,一端有色点,部分中间是绿色,部分中间是蓝色,它们的外形类似电容,但仔细观察还是有明显的区别。
