电感的单位
电感量的基本单位是亨利(简称亨),用字母H表示。常用的单位还有毫亨(mH)、微亨(μH)、纳亨(nH)和皮亨(pH),由于H太大,通常用毫亨(mH)和微亨(μH)表示。
其换算关系是:1H(亨)=1000mH(毫亨),1mH(毫亨)=1000μH(微亨),1μH(微亨)=1000nH(纳亨),1nH(纳亨)=1000pH(皮亨)。
电感量的标注方法
贴片电感采用以下三种标注方法:
部分nH(纳亨)级电感一般直接标识,用N或R表示小数点,如10N、47N分别表示10nH、47nH,4N7或4R7均表示4.7nH。
三位数字与一位字母。前两位数字代表电感量的有效数字,第三位数字表示有效数字后面0的个数,单位是nH,不足10nH的用N或R表示小数点,第四位字母代表误差。
有些功率电感上直接标注数字,例如220,表示220μH。

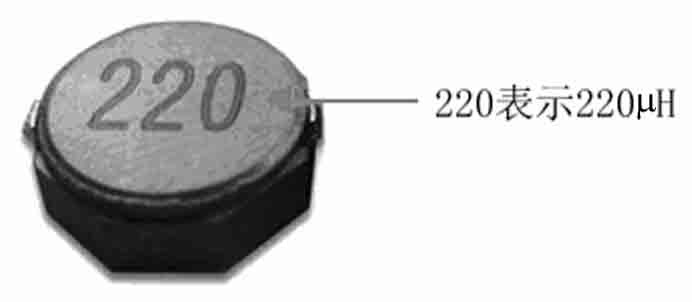

电感的标识方法如图2-29所示。
图2-29电感的标识方法
