一体成型电感1260系列

一体成型电感1260系列产品特点:符合RoHS标准,电感磁屏蔽结构,可适合用于SMD表面贴装;具备很好的焊锡性及高温耐热性,在高频和高温环境下可保持优良的温升电流及饱和电流的特性;封装方式:卷带包装。
2018-11-26 14:34:27
产品详情

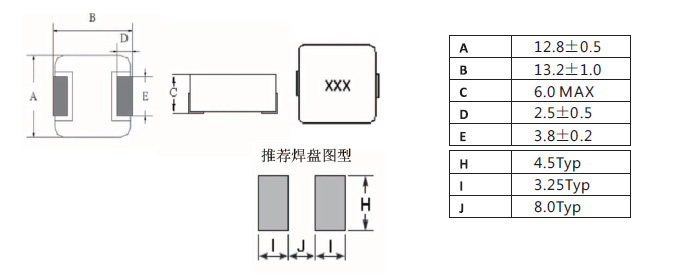

一体成型电感1260系列封装尺寸图

一体成型电感1260系列规格尺寸

规格型号 L,Q值测试频率 电感值 DCR Max直流电阻 饱和电流 额定电流
单位 KHZ/V uh A A
1260-4R7M 100KHZ/1V 4.7 9.0 24.0 15.0
1260-5R6M 100KHZ/1V 5.6 11.0 22.5 13.0
1260-6R8M 100KHZ/1V 6.8 13.5 19.0 12.0
1260-8R2M 100KHZ/1V 8.2 16.0 13.5 11.0
1260-100M 100KHZ/1V 10 20.7 12.5 10.0
1260-120M 100KHZ/1V 12 23.0 10.0 9.0
1260-150M 100KHZ/1V 15 29.0 9.0 8.5
1260-180M 100KHZ/1V 18 35.0 8.0 7.5
1260-220M 100KHZ/1V 22 39.5 7.5 7.0
1260-270M 100KHZ/1V 27 56.0 6.5 6.0
1260-330M 100KHZ/1V 33 75.0 6.0 5.5
1260-470M 100KHZ/1V 47 90.0 5.5 5.0
1260-680M 100KHZ/1V 68 140.0 4.5 4.0
1260-101M 100KHZ/1V 100 200.0 3.5 3.0
1260-121M 100KHZ/1V 120 235.0 3.2 2.0
1260-151M 100KHZ/1V 150 350.0 2.7 1.5



应用范围

1、适用于高可靠要求的车用,军用,医用,航空航天等行业。

2、适用于电源供应器、个人电脑和其它掌上型电子设备中电源线路上直流对直流整流的应用。

3、应用于工控主板、显卡、平板电脑、笔记本电脑、车载设备、分配电源系统,DC/DC转换器、LED路灯设备、通讯设备、医疗设备等。
