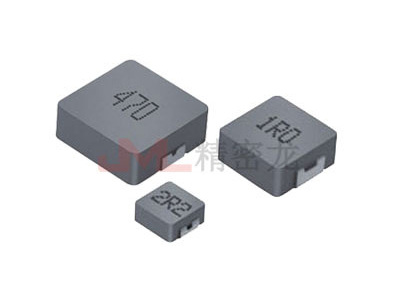

一体成型电感1050系列

一体成型电感1050系列产品为SMD结构设计,电感材质由低耗损合金粉末压铸工艺制成,特点上:低阻抗,无引线端头,寄生电容小,一体成型结构:坚实牢固,产品精准厚度,持久防锈。在高频和高温环境下可保持优良的温升电流及饱和电流的特性,工作频率覆盖范围广(可高达5MHz以上)。
2018-11-26 14:10:59
产品详情

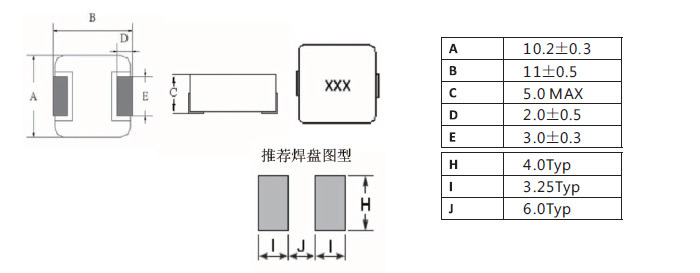

一体成型电感1050系列封装尺寸图

一体成型电感1050系列规格尺寸

规格型号 L,Q值测试频率 电感值 DCR Max直流电阻 饱和电流 额定电流
单位 KHZ/V uh A A
1050-R22N 100KHZ/1V 0.22 0.8 65.0 37.0
1050-1R0M 100KHZ/1V 1.0 3.0 30.0 23.0
1050-1R5M 100KHZ/1V 1.5 3.8 25.0 21.0
1050-2R2M 100KHZ/1V 2.2 6.0 19.0 15.0
1050-3R3M 100KHZ/1V 3.3 10.0 16.0 13.0
1050-4R7M 100KHZ/1V 4.7 14.0 15.0 11.0
1050-5R6M 100KHZ/1V 5.6 17.0 14.0 9.5
1050-6R8M 100KHZ/1V 6.8 18.5 14.0 9.0
1050-100M 100KHZ/1V 10 28.0 10.0 8.0
1050-150M 100KHZ/1V 15 42.0 7.5 6.5
1050-220M 100KHZ/1V 22 50.0 6.0 5.5
1050-330M 100KHZ/1V 33 86.0 5.2 4.8
1050-470M 100KHZ/1V 47 127.0 4.5 3.7
1050-101M 100KHZ/1V 100 290.0 2.8 2.1



应用范围

1、适用于高可靠要求的车用,军用,医用,航空航天等行业。

2、适用于电源供应器、个人电脑和其它掌上型电子设备中电源线路上直流对直流整流的应用。

3、应用于工控主板、显卡、平板电脑、笔记本电脑、车载设备、分配电源系统,DC/DC转换器、LED路灯设备、通讯设备、医疗设备等。
