返回要高Q值电感?7种办法教您如何提高电感Q值

发布时间:2018-11-05浏览次数:4382
如何提高电感Q值?可以从电感导线,磁芯,骨架,屏蔽罩材料以及封装尺寸等多方面着手。本文教如何提高电感Q值的7种具体方法。

电感Q值指的是电感品质因素,一般来说,电感Q值从十几到几百的都有。近日小编接到来自山东,江西,江苏等省份多个仪器仪表及检测行业的客户发来的订单,其中最重要的一条就是要求电感厂家务必保证电感有较高的Q值。仪表探针电感Q值一般要求大于80,不过常用电感为保证更广泛的工作频率,Q值都不是特别高,在电感用于放大微弱信号的电路中,提高电感Q值就显得很有必要了,那如何来提高电感Q值呢?

跟小编一起来看一下 提高电感Q值的7种办法

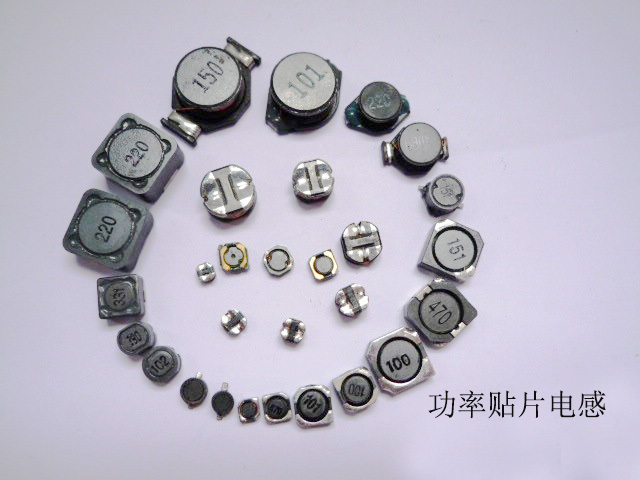

高Q值电感,贴片电感的Q值一般都是固定的。

  (1)依工作频率选择导线,可有效提高Q值

低频电感常用漆包线等带绝缘的导线绕制。

工作频率高于几万赫,而低于2MHz的电路中,采用多股绝缘的导线绕制线圈,这样,可有效地增加导体的表面积,从而可以克服集肤效应的影响,使Q值比相同截面积的单根导线绕制的线圈高30%-50%。

工作频率2MHz以上的高频电感,选用线径0.3mm-1.5mm的单股绝缘线能较好减少损耗。电感线圈采用间绕的,采用镀银铜线绕制,能够增加导线导电系数,即减少电感直流电阻,从而达到提高电感Q值的目的。

保证高频电感Q值不宜用多线并绕的方式,主要是多股并绕的线圈绝缘介质在高频时将引起额外的损耗,提高Q值的效果不及单股粗导线。

  (2)优质的线圈骨架,可提高电感Q值

  普通线圈骨架在高频工作环境,如短波波段,介质损耗会明显增加,所以高频电感宜选 用高频瓷、聚四氟乙烯、聚苯乙烯等高频介质材料作为骨架,并采用间绕法绕制,对于提高电感Q值会比较有利。

  (3)电感线圈尺寸来提高Q值

不同的电感线圈尺寸,损耗也有所不同,我们可以通过减少线圈损耗的方式来提高电感Q值。

根据工程师实际经验发现:

如果电感绕组为(φ20mm-30mm)单层线圈,绕组长度 L与外径 D的比值 L/D=0.7时,其损耗最小;

外径一定的多层线圈L/ D=0.2-0.5,用t/=0.25-0.1时,其损耗最小。

绕组厚度t、绕组长度L和外径D之间满足3t+2L=D的情况下,损耗也最小。

采用屏蔽罩的线圈,其L/D=0.8-1.2时最佳。

因此,对于那些安装空间比较充裕的项目,我们完全可以通过合理的电感线圈尺寸来提高电感Q值。

  (4)选定合理屏蔽罩的直径

屏蔽电感增加了电感EMC性能,但是同时也使Q值降低,所以当电感必须使用屏蔽罩的时候,在保证电感性能前提下,要提高屏蔽电感Q值,必须选定合理屏蔽罩的直径尺寸。

  当屏蔽罩直径Ds与线圈直径 D之比满足如下数值即 Ds/D=1.6-2.5时,Q值降低不大于10%。

  (5)更换磁芯来提高电感Q值

  通过磁芯和导线的合理组合,使磁芯损耗和线圈损耗最小,有利Q值的提高,同时还能减小线圈的体积。

  (6)可以减少线圈损耗来提高Q值。

通常,电感线圈直径大的,线圈损耗小,Q值就高。一般接收机,单层线圈直径取12mm-30mm;多层线圈取6mm-13mm,但从体积考虑,也不宜超过20mm-25mm的范围。

  (7)通过减小分布电容来提高Q值

  电感线圈的分布电容也是损耗的一种,也是造成电感Q值降低的原因之一。如果我们采用无骨架方式绕制线圈,或者绕制在凸筋式骨架上的线圈,能减小分布电容15%-20%;分段绕法能减小多层线圈的分布电容的1/3~l /2。对于多层线圈来说,直径D越小,绕组长度L越小或绕组厚度t越大,则分布电容越小。

所以我们可以通过以上经验来减小分布电容,从而提高电感Q值。

如果条件允许可以,无须对电感线圈进行漫渍和封涂,可以提高电感Q值。因为经过漫渍和封涂后的线圈,其分布电容将增大 20%-30%。

总得来说,以上7种提高电感Q值的方法,就是通过对电感材料,尺寸,绕线方式以及工艺上的优化,来尽可能的降低电感损耗,从而提高Q值。
